Skema Rangkaian Sensor Jarak dan Halangan Pada Robot Mobil Sederhana

Skema Rangkaian Sensor Jarak dan Halangan Pada Robot Mobil Sederhana ini dibuat menggunakan komponen penerima Infra merah pada televisi. Yaitu komponen modul Inframerah receiver SM 3386. Modul infra merah tersebut bekerja pada frekwensi 38Khz.

Skema Rangkaian Sensor Jarak ini tanpa adanya sinyal modulasi 38Khz pada bagian pemancar, maka modul tersebut tidak dapat bekerja. Meskipun sebenarnya komponen di dalam modul tersebut (photo transistor)  bisa menangkap cahaya infra merah, tetapi modul tidak akan mengeluarkan sinyal output. Kenapa demikian? Karena modul infra merah tersebut dilengkapi dengan filter 38Khz yang mengatur keluaran output berdasarkan ada tidaknya sinyal modulasinya.

Berikut ini gambar skema rangkaian sensor jarak tersebut:

Rangkaian Pemancar Sensor Jarak

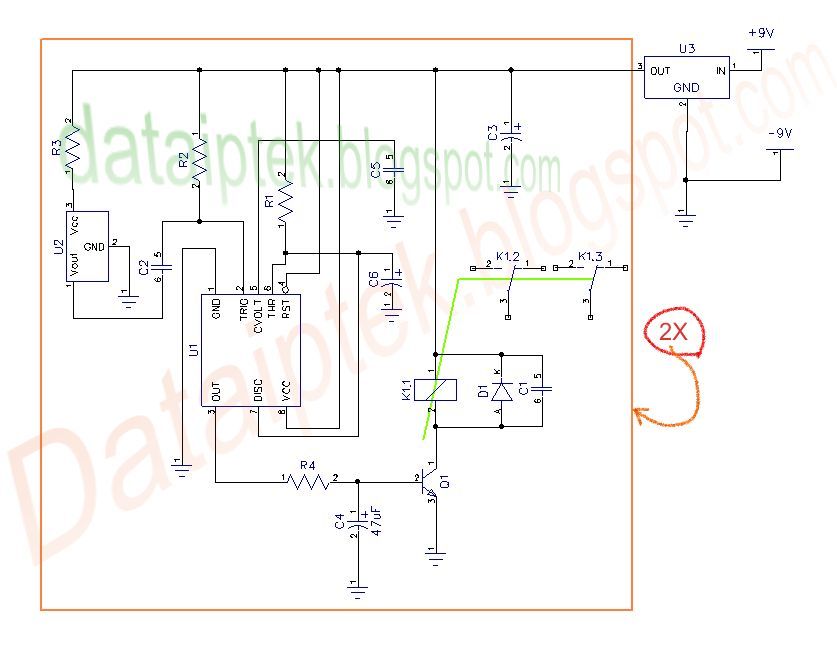

Rangkaian Penerima Sensor Jarak

Komponen rangkaian ini bisa anda lihat di komponen skema rangkaian sensor jarak
Demikian semoga bermanfaat.
